Лабораторный автотрансформатор – это?

ЛАТР, или лабораторный автотрансформатор, — это классический электромеханический прибор для точной ручной регулировки напряжения. Его особенность — способность плавно повышать или понижать напряжение в сети, обеспечивая высокую перегрузочную способность и чистую выходную синусоиду без искажений. Именно поэтому ЛАТР незаменим в лабораториях, на производстве и в ремонтных мастерских, где важна точность и надежность, а не автоматизация.

Автотрансформатор

Конструктивные особенности

Конструкция ЛАТРа основана на тороидальном магнитопроводе с намотанной медной обмоткой. Подвижный графитовый контакт (щетка), перемещаясь вдоль витков обмотки, обеспечивает плавное регулирование выходного напряжения. Управление осуществляется поворотным механизмом с проградуированной шкалой, что позволяет точно устанавливать необходимое значение. Встроенный вольтметр обеспечивает контроль выходных параметров в реальном времени.

ЛАТР работает в сетях переменного тока 50 Гц:

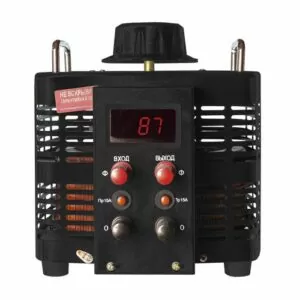

  • Однофазное исполнение – Black Series TDGC2 Энергия: 220/230 В
  • Трехфазное исполнение – Black Series TSGC2 Энергия: 380/400 В

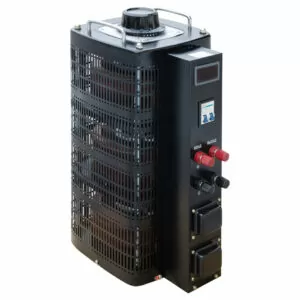

ЛАТР Black Series “Энергия”

Выбор ЛАТРа

  • Основной параметр автотрансформатора – диапазон регулирования напряжения. Стандартные модели предлагают регулировку от нуля до значений, превышающих сетевое напряжение (например, 0—250 В, 0—300 В, 0-520В). Способность как уменьшать, так и увеличивать напряжение — главное преимущество ЛАТРа.
  • Номинальная мощность. Этот параметр, измеряемый в вольт-амперах (ВА), определяет максимальную нагрузочную способность прибора. Мощность ЛАТРов варьируется от компактных моделей на 500 ВА до мощных стационарных установок на 30 кВА.


Рекомендуется выбирать модель с запасом мощности на 20-30%  относительно планируемой нагрузки. Это обеспечит:

  • Запас для возможных перегрузок;
  • Продление срока службы оборудования;
  • Возможность подключения дополнительных потребителей;
  • Стабильную работу с нагрузками, имеющими высокие пусковые токи (электродвигатели, трансформаторы).

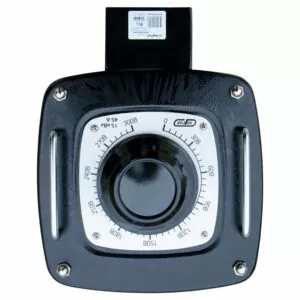

Рукоятка ЛАТРа

Автотрансформаторы  “Энергия” Black Series: преимущества

  • Стабильность выходного напряжения. Качественная конструкция магнитопровода и обмотки обеспечивает минимальное падение напряжения под нагрузкой и низкий уровень собственных помех. Механизм перемещения щетки обеспечивает точное и непрерывное изменение выходного напряжения без скачков.
  • Надежность. В основе конструкции — тороидальный сердечник и цельноламельная обмотка, что повышает надежность и упрощает обслуживание. Она обеспечивается минимальным количеством подвижных элементов и продуманной механикой. Ресурс работы определяется, в первую очередь, качеством исполнения щеточного узла и эффективностью теплоотводящих элементов.

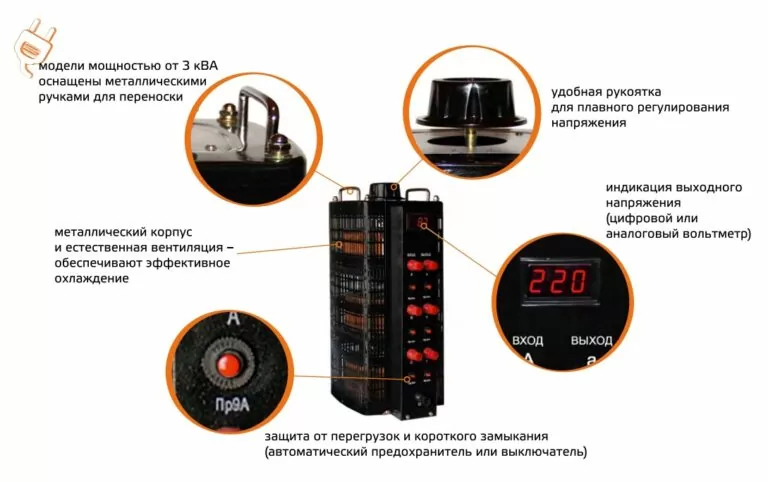

Конструкция ЛАТРа Энергия

Применение
Автотрансформаторы применяется там, где требуется точная ручная регулировка напряжения переменного тока:

  • Лабораторные исследования и испытания: настройка и проверка работы электрооборудования, моделирование режимов работы при пониженном или повышенном напряжении сети.
  • Пусконаладочные работы: плавный пуск и наладка промышленного оборудования, электроприводов, проверка срабатывания релейной защиты.
  • Калибровка и поверка: использование в качестве эталонного источника переменного напряжения для поверки контрольно-измерительных приборов (вольтметров, ваттметров).
  • Образовательный процесс: наглядная демонстрация законов электротехники в учебных заведениях.

Условия эксплуатации

Автотрансформаторы серии Black Series “Энергия” относятся к профессиональному оборудованию класса промышленной безопасности. Их применение допустимо исключительно в контролируемых условиях, где работа осуществляется квалифицированным персоналом.
