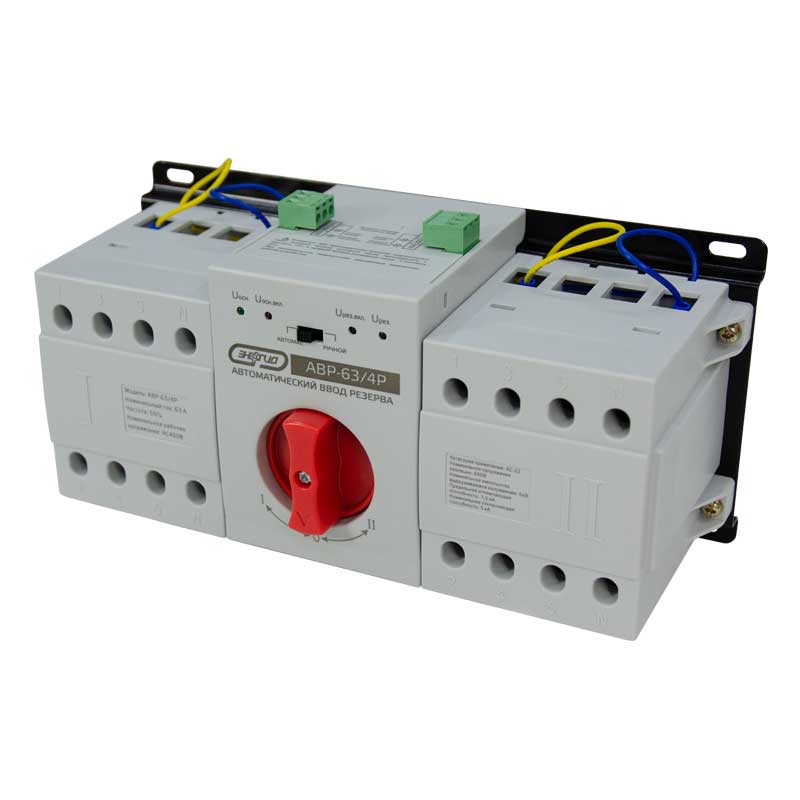

Устройство АВР 63А 4Р 400В Энергия

Устройство автоматического ввода резерва АВР 63А 4Р 400В «Энергия» предназначено для автоматической коммутации между основным и резервным питанием в трехфазных сетях. Аппарат сохраняет работоспособность при отклонениях входного напряжения в диапазоне 85-110% от номинального значения.
Конструкция четырехполюсного исполнения (4P) предусматривает раздельное подключение нейтральных проводников для каждого ввода, что исключает их гальваническую связь. Монтаж требует индивидуального подвода нейтрали на каждом входе и выходе, а также надежного соединения защитного заземления. Переход в ручной режим управления допустим только в положении переключателя «Manual».

Режимы работы

Автоматический режим

Контроллер непрерывно отслеживает параметры сети основной линии. При выходе напряжения за допустимые пределы осуществляется переключение на резервный источник. Обратная коммутация происходит после стабилизации параметров на основном вводе. Временная задержка в 4-6 секунд предотвращает ложные срабатывания при кратковременных колебаниях напряжения.

Ручной режим

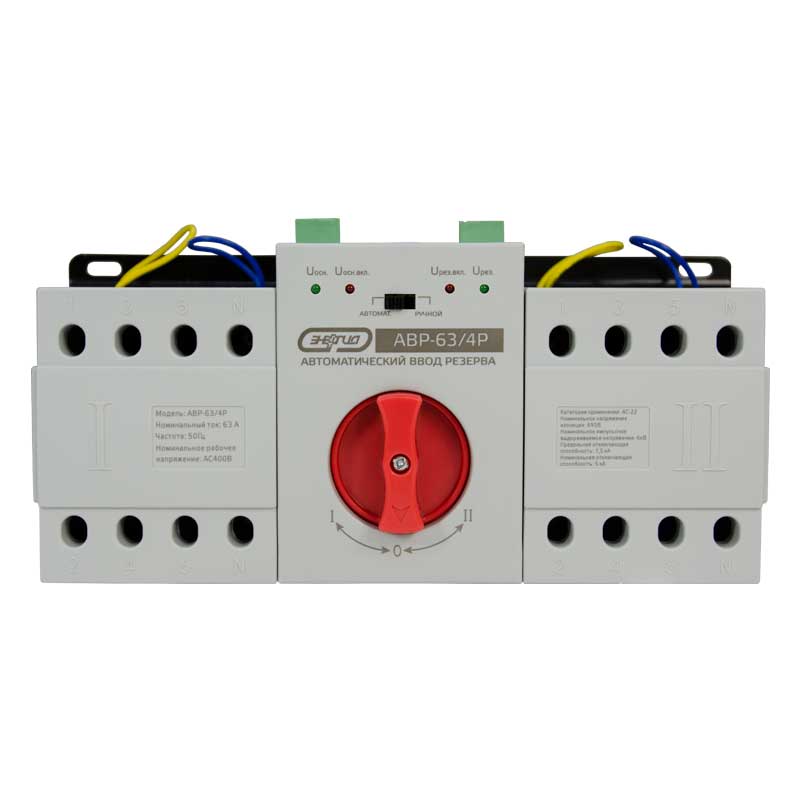

При активации ручного управления микропроцессорный модуль отключается. Коммутация источников питания осуществляется механическим переключателем. Визуализация состояния системы обеспечивается группой светодиодных индикаторов на лицевой панели.

Конструктивные особенности

• Установка на стандартную DIN-рейку шириной 35 мм
• Наличие релейных выходов с гальванической развязкой для интеграции с системами телеметрии
• Механическая блокировка предотвращает одновременное включение двух вводов

Защита

• При перегрузке
• При коротком замыкании

Преимущества

• Двухрежимная работа с возможностью принудительной коммутации
• Компактное исполнение для монтажа в стандартные распределительные щиты
• Визуальная индикация состояния всех цепей
• Упрощенное техническое обслуживание

Применение

Область применения АВР охватывает промышленные линии, коммерческую инфраструктуру и мощные бытовые системы, требующие бесперебойного электропитания.

Технические характеристики
